Mesin Uji CBR Manual CTM-01

Description

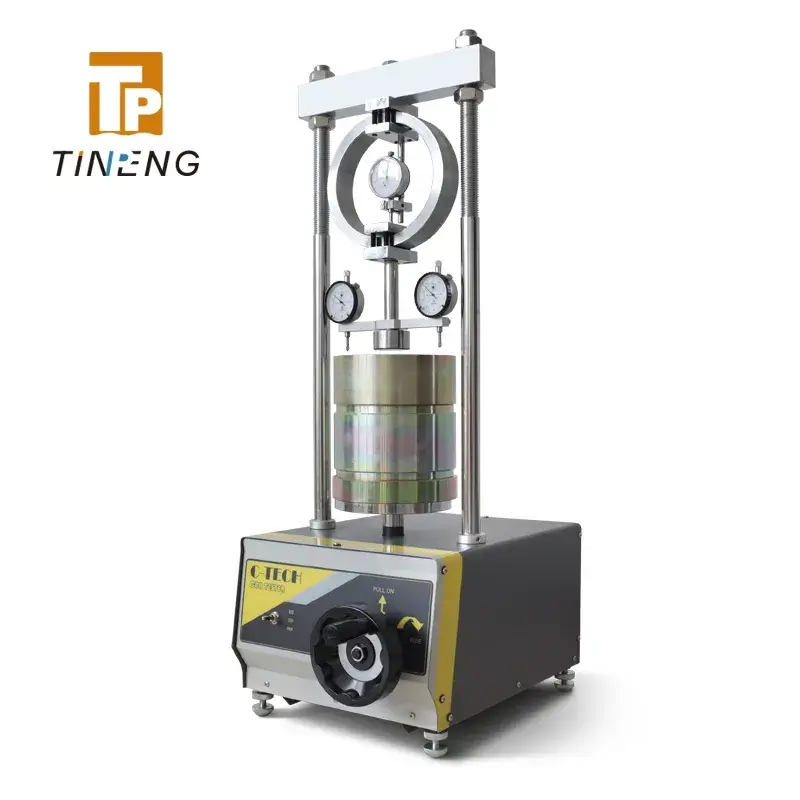

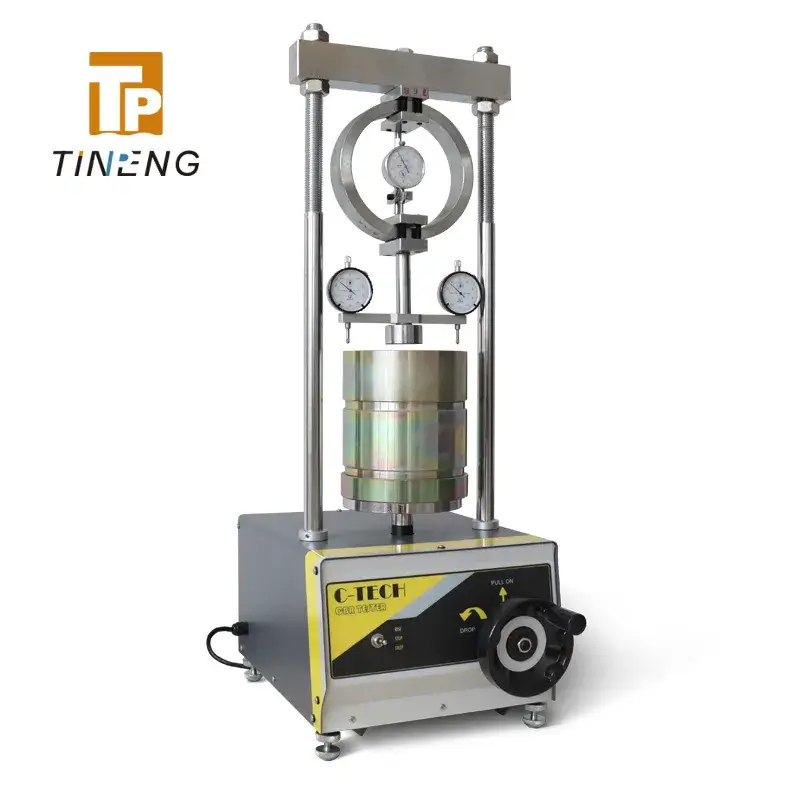

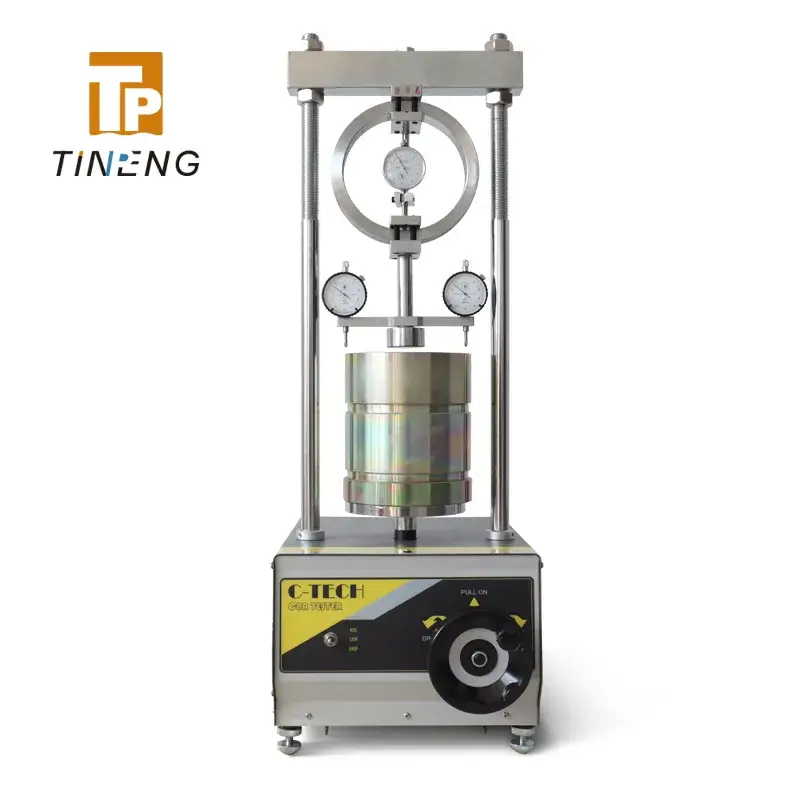

Mesin Uji CBR Manual CTM-01

Mesin uji CBR manual CTM-01 dirancang secara khusus untuk melakukan pengujian California Bearing Ratio (CBR) di laboratorium. Pengujian ini bertujuan untuk mengevaluasi kekuatan tanah dasar (subgrade) dan material lapis pondasi (base course), dengan ketentuan bahwa ukuran partikel material tanah yang diuji harus kurang dari 40 mm. Unit utama mesin ini terdiri dari sebuah rangka dua kolom yang kokoh, dilengkapi dengan balok atas yang dapat disesuaikan (adjustable upper beam), sebuah proving ring untuk mengukur beban, batang penetrasi (penetration bar), dan pelat pembebanan (loading plate). Perlu diperhatikan bahwa dial indikator dan cetakan (mould) CBR standar tidak termasuk dalam paket utama dan harus dipesan secara terpisah.

Standar Pengujian yang Sesuai:
Mesin ini memenuhi persyaratan berbagai standar pengujian internasional, antara lain:

• BS 1377, 1924

• EN 13286-47

• ASTM D1883

• AASHTO T193

Parameter Teknis:

• Kapasitas Maksimum: 30 KN atau 50 KN (dapat dipilih sesuai kebutuhan)

• Kecepatan Pembebanan: 1.0 mm per menit

• Batang Penetrasi: Diameter ujung standar sebesar 50 mm

• Stroke Platen: 50 mm

• Cetakan Uji (Test Mould): Diameter 152 mm dengan tinggi 177.8 mm

• Dimensi Keseluruhan Mesin: Panjang 34 cm x Lebar 50 cm x Tinggi 88 cm

• Sumber Daya Listrik: 380 Volt, frekuensi 50 Hz, dengan konsumsi daya 150 Watt

• Berat Bersih Mesin: Sekitar 82 Kilogram

Daftar Aksesori yang Tersedia (Pemesanan Terpisah):
Untuk melengkapi dan menjalankan pengujian secara lengkap, aksesori berikut perlu dipesan terpisah:

• 34-T0093: Kaki tripod (dial gauge tripod) untuk penempatan dial indikator.

• 34-T0092/A: Pelat pengembang (swell plate) dari material aluminium.

• 34-T0092/B: Pelat pengembang (swell plate) dari material kuningan (brass).

• 34-T0095/B: Pemberat tambahan (surcharge weight) terpisah (split) dengan pilihan bobot 2 kg atau 2.27 kg.

Semua aksesori yang tercantum di atas tidak termasuk dalam paket pembelian mesin utama dan harus dipesan secara terpisah. Baca Juga : Mesin Industri Konstruksi
